预应力锚垫板规格

作者：小松|点击：4153|发表时间：2020-11-20

预应力锚垫板是什么

　　预应力锚垫板也叫锚垫板，是一种配合锚具使用的钢板。钢板的长度、宽度和厚度根据实际情况加工定制的，钢板中间圆孔大小是根据锚具的大小来确定的。

预应力锚垫板特征

　　1、预应力锚垫板形状：一块方形钢板中间开一个圆孔。
　　2、预应力锚垫板材质：一般使用q235b普通碳钢板加工成锚垫板。
　　3、预应力锚垫板硬度：硬度为120-180HB。

预应力锚垫板规格

　　通过以上简介得知：预应力锚垫板规格参数是根据锚具的需求来定制的，锚垫板没有固定的规格和尺寸，每个工地上需求都不太一样。下面介绍几种常用的锚具和所配的预应力锚垫板规格。
编号 锚具型号 锚垫板尺寸mm 锚具最小布置距离mm 锚垫板厚度mm
1 OVM15-5 180*180 200 10~20
2 OVM15-7 200*200 230 10~20
3 OVM15-9 230*230 260 12~20
4 OVM15-12 270*270 290 12~20
5 OVM15-19 320*320 420 18~30
6 OVM15-27 370*370 490 18~30
7 YM15-5 165*165 210 10~20
8 YM15-7 190*190 230 10~20
9 YM15-9 215*215 270 12~20
10 YM15-12 250*250 320 12~20
11 YM15-15 290*290 370 12~25
12 YM15-17 300*300 400 16~25
13 YM15-19 300*300 420 16~25
14 YM15-24 320*320 460 18~30

预应力锚垫板规格图片

预应力锚垫板规格

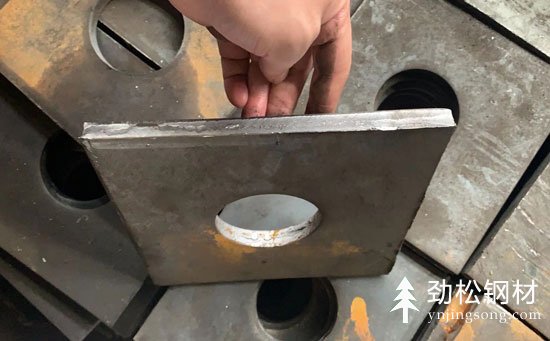

（图1）250*250*20mm预应力锚垫板图

预应力锚垫板规格

（图2）200*200*16mm预应力锚垫板图

预应力锚垫板规格

（图3）200*200*16mm预应力锚垫板图

预应力锚垫板要求

　　1、锚垫板长度应保证钢绞线在锚具底口处的最大折角不应大于4度。
　　2、锚垫板的构造尺寸（包括承压面厚度、壁厚、肋板等）应能满足使用功能要求，锚垫板下须设置螺旋筋。
　　3、如使用单位有要求或对锚垫板性能质量有疑异时，可参照国际标准《后张预应力体系的验收建议》（FIP-1993）中的有关规定对描垫板的承压性能进行检验。
　　4、锚垫板底口直径与橡胶抽拔管直径配合间隙不宜大于 5mm，锚垫板端面的平面度不应大于0.5mm。

　　以上就是预应力锚垫板规格的详细介绍，通过介绍我们发现预应力锚垫板规格是根据锚具来确定的，在云南想要购买锚垫板可以联系昆明锚垫板加工厂家。
